Apollo

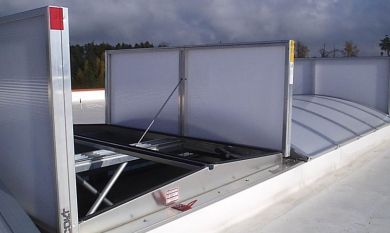

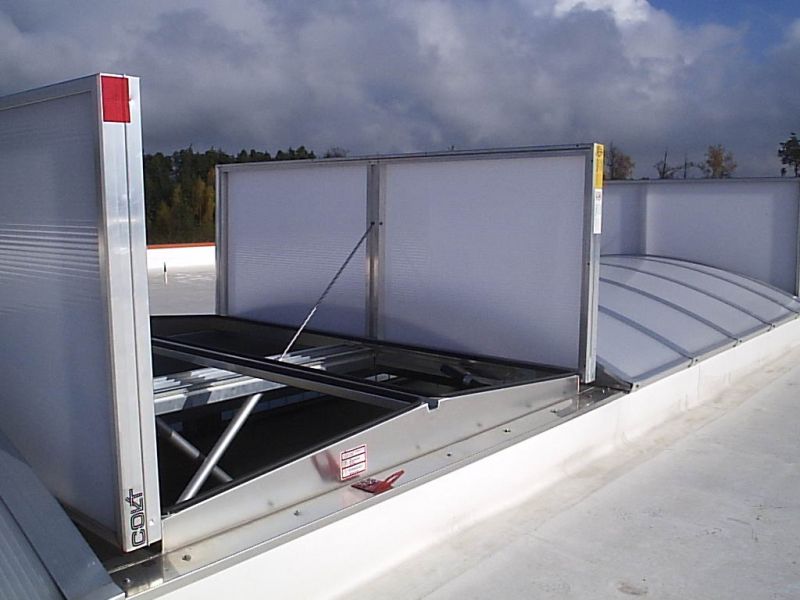

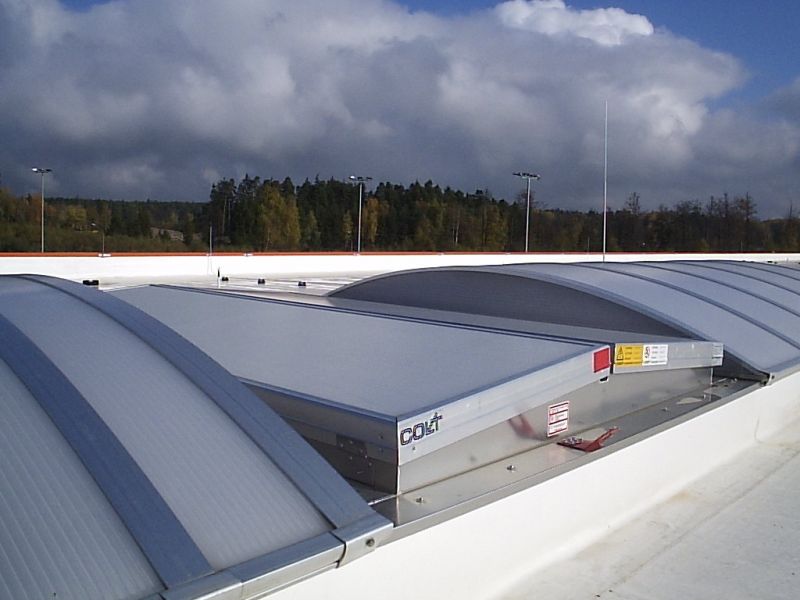

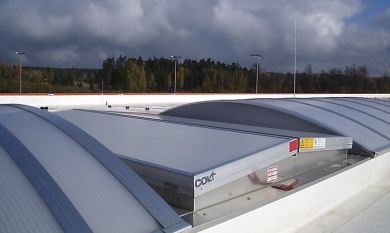

Apollo to naturalny wentylator oddymiający z certyfikatem EN12101-2 i VdS, który jest stosowany głównie w budynkach przemysłowych, komercyjnych i komunalnych. Jest on produkowany z wysokiej jakości komponentów, w tym odpornego na korozję aluminium i posiada uszczelki EPDM osadzone w profilach, które biegną poziomo wokół podstawy, aby zapewnić niską przepuszczalność powietrza. Dostępny jest w wersji z przegrodą termiczną, izolowanej lub jednopowłokowej z klapami z poliwęglanu, izolowanymi lub szklanymi.

Najważniejsze cechy produktu

• Wersje z przegrodą termiczną, izolowane lub jednopowłokowe
• Certyfikat EN 12101-2 i VdS
• Klasyfikacja zgodna z normą EN 1873 („Świetliki dachowe z tworzywa sztucznego”)
• Dostępne opcje z poliwęglanu, izolowane i z klapą szklaną
• Zintegrowane zabezpieczenie przed upadkiem
• Lekka konstrukcja
• Produkcja zgodna z wymaganiami normy ISO 9001 (standard zarządzania jakością)
• Możliwość odprowadzania dużej ilości dymu
• Dostępne do maksymalnej szerokości x długości 2500 x 3000 mm w odstępach co mm

Informacje techniczne o produkcie

Wymiary

• Szerokość urządzenia: od 1000 mm do 2500 mm (co mm)
• Długość urządzenia: od 1000 mm do 3000 mm (w odstępach co mm)

Opcje podstawy

Dostępne są następujące opcje podstawy:

• podstawa jednopłaszczowa
• podstawa dwuwarstwowa z izolacją
• Podstawa w 100% z izolacją termiczną

Klapy

Klapy nawiewników Apollo mają izolowane panele aluminiowe lub różnego rodzaju wielościenne płyty poliwęglanowe lub izolowane panele szklane i są mocowane w ramach wykonanych z wytłaczanych profili aluminiowych. Arkusze są montowane w taki sposób, aby umożliwić rozszerzalność cieplną i uniknąć uszkodzeń spowodowanych przez śruby.
Klapy są ustawione pod niewielkim kątem, co pozwala na odprowadzanie wody deszczowej, zapobiegając w ten sposób ich zabrudzeniu.
Klapy zostały poddane szerokiej gamie testów, np. pod kątem odporności na uderzenia, odporności na gradobicie, właściwości akustycznych i wielu innych.

Dostępne są następujące warianty klap:

• Wielowarstwowy arkusz poliwęglanu o grubości 16 mm

  • Kolor: szary nieprzezroczysty, przezroczysty lub nieprzezroczysty
• Wielopowłokowy arkusz poliwęglanu odporny na grad o grubości 16 mm

  • Kolor: nieprzezroczysty
• 10 mm poliwęglan + 6 mm płyta lita

  • Kolor: przezroczysty lub nieprzezroczysty
• Wielopowłokowy arkusz poliwęglanowy o grubości 32 mm

  • Kolor: przezroczysty lub nieprzezroczysty
• Dwupowłokowe izolowane klapy aluminiowe
• Klapy szklane

  • Wyposażone w szkło izolacyjne o standardowej grubości (28 mm, 30 mm, 32 mm).
  • Wyposażone w szkło izolacyjne określone przez klienta (grubość od 24 mm do 40 mm i maksymalna waga 45 kg/m²).

Sterowanie

Wentylator klapowy Apollo jest otwierany lub zamykany elektrycznie lub pneumatycznie za pomocą dwóch jednostek napędowych w każdym przypadku.

Dostępne są następujące napędy:

• Siłowniki elektryczne 24 V DC
• Siłowniki elektryczne 230 V AC - wymagają one znacznie mniejszych kabli w porównaniu z siłownikami 24 V DC. Pozwala to znacznie obniżyć koszty okablowania.
• Siłowniki pneumatyczne dwustronnego działania

Napędy są zaprojektowane tak, aby dokładnie odpowiadały konkretnym wymaganiom projektu, co skutkuje niższymi kosztami eksploatacji i okablowania.

Wydajność cieplna (wartość U)

Do 1,31 W/m²K w zależności od wybranego wariantu produktu.

Certyfikacja + wyniki testów

Zgodnie z normą EN 12101-2

• Klasa obciążenia wiatrem: WL 1500
• Klasa obciążenia śniegiem: Zmienna, do 6500 N/m²
• Temperatura pracy: T(00) / T(-15)
• Odporność na ciepło: B300 - E
• Niezawodność:
• Oddymianie: 1000 cykli
• Wentylacja dzienna: +10000 cykli

Zgodnie z normą EN 1873

• Wodoszczelność: Zaliczone
• Odporność na obciążenia wznoszące: UL 1500 / UL 3000
• Odporność na obciążenia skierowane w dół: DL 3000
• Odporność na uderzenia małym twardym ciałem: Zaliczone
• Odporność na uderzenia dużym, miękkim ciałem: SB 600 / SB 1200
• Odporność ogniowa: Klasa E
• Przepuszczalność powietrza: AP12

Dodatkowe klasy wydajności

• Przepuszczalność powietrza poliwęglanu przy 50 Pa: 0,35 m³/hm²
• Ochrona przed przebiciem dla jednostki zamkniętej zgodnie z GS-BAU-18

  • 600J, 1200J i stałe
• Zintegrowana siatka przeciwupadkowa 1200J zgodnie z normą EN 1873
• Przetestowano odporność na grad i uderzenia kulą
• Przepuszczalność powietrza zgodnie z EN12207 klasa 3: 2,25 m³/hm² przy 100Pa dla Apollo ze szkłem
• Wodoszczelność zgodnie z EN12208 klasa E900 dla Apollo z szybą
• Obciążenie wiatrem dla okien i drzwi zgodnie z EN12210 klasa C1 dla Apollo z szybą

Akustyka

• Z klapami szklanymi: Do 35,0 dB
• Z klapami aluminiowymi: Do 30,0 dB
• Z klapkami z poliwęglanu: Do 26,0 dB
